Demande de raccordement Enedis entreprise
Divers
Le coté supérieur à 36KVA concerne le raccordement du site de production et non la puissance des onduleurs installés. Exemple, un générateur de 20kWc/20KVA sur un site raccordé en 120KVA sera a traité sur ce type de demande SUP 36KVA.
Site pour lancer les demandes de raccordements : https://www.raccordement-entreprise-enedis.fr/ sur le compte : alegrand@anywhere-zest.com
Pour les demandes où il y a de la revente de surplus ou revente totale choisir le "S21". Si zéro injection choisir "photovoltaïque".
Pour toute demande de raccordement qualifiée à partir du 1er février, la production devra appliquer une consigne fixe en consommation d'énergie réactive d'une valeur de 0,35 fois la puissance active produite (soit cosϕ = 0,94 sous excité).
Les Conventions de raccordement seront adaptées en conséquence (une nouvelle version de ces documents sera publiée le 1er février 2023 dans la Documentation Technique de Référence d'Enedis).
Nous vous invitons à vérifier le réglage de chaque machine de production de l’installation à raccorder (onduleur ou autre), leur réglage effectué en usine pouvant être différent. Le respect de la consigne fixée à tanϕ=–0,35 (cosϕ=0,94)pourra être contrôlé après la mise en service de l'installation.
La consigne actuelle (cosϕ=1) reste inchangée pour les installations déjà en service (avant le 1er février 2023 donc).

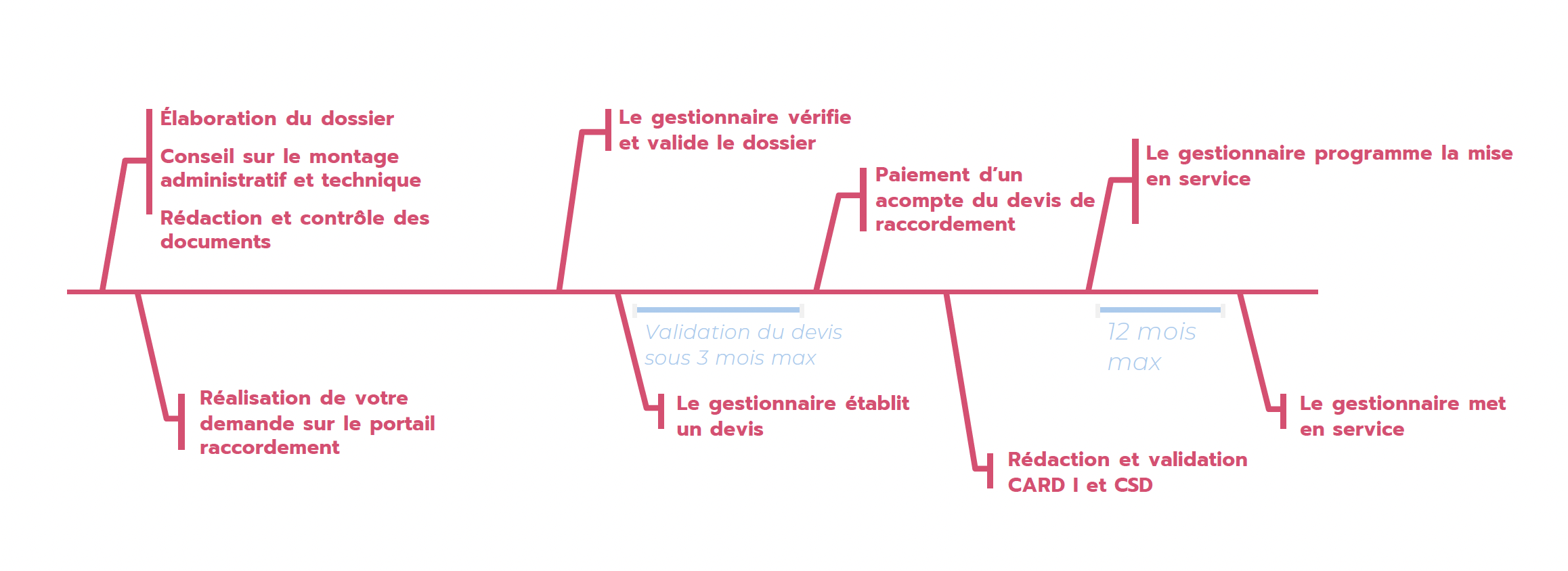

Etapes préliminaires à la demande de raccordement :
- Faire remplir au client avant de faire la demande de raccordement : https://anywherezest.sharepoint.com/:x:/s/ZEST2/EWBgYrpFpZxJlpVu5aw8rcgBRE_EpGOgtVoiGEHBN_FQuw?e=mtFXi3
- En PJ lui fournir un modèle de mandat de représentation pour que Zest effectue les démarches avec Enedis à sa place : https://anywherezest.sharepoint.com/:w:/s/ZEST2/Edns-kmjndhHipUNdLeZx4YBMC5U7ZyK9KvAzWZzLk9kaw?e=Y6gZvM
Informations et points de vigilance pour la demande de Raccordement :
Informations nécessaires :
Pour le code NACE prendre les 2 premiers chiffres du code NAF ou APE ajouter un point et chercher le domaine d'activité.
Pour les points géodésiques il est conseillé d'utiliser un convertisseur tel que : https://www.coordonnees-gps.fr/conversion-coordonnees-gps
Productibilité annuelle: 1000*kWc [kWh]
Pour la partie technique relative à l'onduleur voir dans le serveur les informations dans le dossier dédié. Exemple pour SUNGROW
Exemple de demande de raccordement :
Exemple de demande de raccordement 1 onduleur 125 KVA/120KWc - PDL inf 250 KVA : https://anywherezest.sharepoint.com/:b:/s/ZEST2/EY86U4rwG2lHiL13KDVejmUBk7c2J1bMN4QOw-PMrJf1gA?e=Akdoe6
Exemple de demande de raccordement 3 onduleurs 125 KVA/400KWc - PDL sup 250 KVA HTA : Lien
Exemple de plan masse valide : https://anywherezest.sharepoint.com/:b:/s/ZEST2/Ec02nHfwtX1Fsq6DWfo_6NcBZxHhZsAQUanY_RxkEnY0Bg?e=dbZhFw
Exemple plan unifilaire valide : https://anywherezest.sharepoint.com/:b:/s/ZEST2/EdBJG8RpUXZAiRGhhXV6Fb4BnGiJfO9OmLI38emruKYfZw?e=It8D8o
Points d'attention :
Attention les certificats VDE doivent être en FR
Ajouter le certificat RGE en PJ même si ce n'est pas demandé : LIEN VERS RGE ZEST 2024-2025
Modification demande de raccordement :
envoyé la DCR et SYNOPTIQUE modifié au mail de département , exemple: areprod-btsup36-sillonrhodanien@enedis.fr
Remplissage de la demande sur le site d'Enedis
- Coordonnées
- N° SIRET : SIRET du propriétaire de l'installation de production (voir le site societe.com)
- Nom de l'Administration
- Mail, Nom, Prénom du représentant de l'entité de production
- Adresse du siège social de l'entité de production
- Code INSEE : taper sur google "code Insee commune" du lieu de production, les codes communes sont listé dans la colonne COM_AP du fichier suivant : FICHIER CODES COMMUNES
- Téléphones portables et fixe du représentant de l'entité de production
- Producteur est propriétaire du bâtiment d'implantation de l'installation ? OUI / NON
- Bâtiment déjà construit ? OUI / NON
- Localisation
- Renseignement de l'adresse complète de production
- Pour les points géodésiques voici un site utile : https://www.coordonnees-gps.fr/conversion-coordonnees-gps
- Production
- Premier raccordement déjà présent ? OUI / NON (si oui, le plan de masse doit contenir le coupe circuit relatif à ce raccordement)
- Définir les caractéristiques générales en injection avec :
- La filière de production (solaire, photovoltaïque)
- La puissance installée (kVA)
- Le type d'injection (Consommation totale, vente du surplus ou vente totale)
- Autoconsommation collective ? OUI / NON
- La puissance de production maximale (kVA)
- Dispositif de bridage ? OUI (statique ou dynamique) / NON
- La production annuelle moyenne (kWh)
- Le nombre de groupes de production
- Le demandeur et le responsable d'équilibre choisi
- Consommation
- Puissance active maximale soutirée au RPD : Puissance d'abonnement du site (visible sur facture)
- Le soutirage est-il uniquement pour l'alimentation des auxiliaires hors période de production ? : Oui
- Construction
- Bénéficier d'un Ordre de Service Etude (OSE) : NON
- Joindre le schéma unifilaire (il doit préciser l'AGCP (Appareil Général de Coupure et de Protection), la présence du neutre et l'emplacement du point de livraison)
- Indiquer les unités de production (onduleurs) et de stockage
- Indiquer la puissance installée (kWc)
- Prime tuile ? OUI / NON
- Coordonnées géodésique
- Puissance Q à déclarer ? OUI / NON
- Attestation d'architecte ? OUI / NON
- Caractéristique onduleur :
- Marque et référence
- Fiche technique
- Puissance apparente nominale et maximale (kVa)
- Courant nominal (A)
- Type d'électronique de puissance : commutation assistée (Thyristors)
- Tension de sortie (V)
- Type de connexion (monophasé, triphasé, autre)
- Impédance : schéma équivalent série
- Documents
- Plan de situation (1/25000 ou 1/10000)
- Plan de masse (1/200 ou 1/500) avec limite de la parcelle, emplacement du PDL
- Certificat de l'installateur
- Échéance
- Sélectionner la date souhaitée de mise en service
Rédaction et validation CARD I et CSD:
CARD I :
La fiche CARD I doit être remplie en grande partie par le client. Le modèle est trouvable ici : Formulaire CARDI
Ce que ZEST peut remplir pour aider le client :
- Page 2 : Le numéro de l'affaire en titre : ex : RAB-RP-2023-002248
- Page 2 : Représentant légal, signataire du contrat d'accès au réseau (mandataire Zest)
- Page 5 : Mettre "EDF OA" en responsable d'équilibre
- Page 5 : Mettre "0" à toutes les consommation auxiliaires et cocher la case "les auxiliaires de production ne soutirent pas d'énergie au réseau de distribution (découplage systématique en absence de production, …), " dans la partie 1.
Fiche de collecte de renseignements pour la rédaction de la convention d’exploitation d’un site de production :
Remplir la partie technique :
Aide pour remplir :
- Protection générale du tableau HTA (Les armoires (3) au primaire)
- Les capteurs de tension et de courant dans le local transformateur au niveau primaire
- Protection de découplage au niveau primaire (Cellule type H(1 ;2 ;3.1 ;4 ;5))
- Dispositif de filtrage de la fréquence 175Hz si existant
voici les informations à remplir :
Ø Protection Générale
Les éléments concernant le type et le modèle des appareils :
| Appareil de coupure | |
| Type et modèle | Cliquez ici pour taper du texte. |
| Repérage | Cliquez ici pour taper du texte. |
| Intensité admissible | Cliquez ici pour taper du texte. |
Ø A l’issue de la mise en service de l’Installation de Production ou de toute intervention ultérieure les modifiant, les valeurs de réglage paramétrées dans la Protection Générale sont notifiées au Producteur par tout moyen écrit.
| Capteurs et circuits de mesure de tension | Capteurs et circuits de mesure de courant | |
| Repérage | [RepCapteursTension] | [RepMesureCourant] |
| Type et modèle | [TypeCapteursTension] | [TypeMesureCourant] |
| Puissance | [PuisCapteursTension] | [PuisMesureCourant] |
| Classe de précision | [ClasseCapteursTension] | [ClasseMesureCourant] |
Ø Protection de Découplage
Les éléments concernant le type et le modèle des appareils :
| Protection de découplage | |
| Repérage | [RepRelDec] |
| Type et modèle | [TypeRelDec] |
Ø Le Producteur devra s’assurer que la Protection de Découplage agit sur l’ensemble des Groupes de Production de l’Installation, y compris ceux éventuellement raccordés indirectement au Réseau Public de Distribution,
| Appareil de découplage 1 | Appareil de découplage 2 | |
| Repérage | Cliquez ici pour taper du texte. | Cliquez ici pour taper du texte. |
| Type et modèle | Cliquez ici pour taper du texte. | Cliquez ici pour taper du texte. |
Ø Dispositif de filtrage (concernant les filtres actifs)
| Filtre actif | |
| N° de tél | NA |
| Référence du logiciel de téléconsultation | NA |
Ø Groupes de production
| Repérage des groupes | [GroupeInit1] à [GroupeFin1] | [GroupeInit2] à [GroupeFin2] |
| Type et modèle groupe(s) | [TypeGroupes1] | [TypeGroupes2] |
| Sn en kVA | [PuisGroupes1] | [PuisGroupes2] |
| Repérage du transformateur | [TransfoGroupeInit1] à [TransfoGroupeFin1] | [TransfoGroupeInit2] à [TransfoGroupeFin2] |
| Type et modèle transfo(s) | [TypeTransfoGroupes1] | [TypeTransfoGroupes2] |
| Puissance nominale apparente Sn en kVA | [PuisTransfoGroupes1] | [PuisTransfoGroupes2] |
MISE EN SERVICE (MES)
Pour commander la mise en service bien penser à envoyer le consuel à l'adresse utilisée suite à la demande de raccordement complète (adresse par région), voir section contact. Il est possible de passer par le site https://www.raccordement-entreprise-enedis.fr/suivi-dossier-fr-4
Une fois le consuel envoyé, la MES est planifiée par ENEDIS.
Contact
Suivi projet avec Enedis :
Attention ENEDIS renseigne l'avancement du projet sur l'adresse mail inscrite dans la partie des informations du tier mandaté ou autorisé.
Avant la complétude de la demande, pour toutes infos contacter :
Entre 36 et 250 KVA PRODSUP36 : prodsup36@enedis.fr
Sup 250KVA (HTA) :prod-hta-aura@enedis.fr
Une fois la demande compète :
Mail par région :
- Rhône-Alpes : areprod-btsup36-sillonrhodanien@enedis.fr
- Bourgogne : brgne-pmesprod-btsup36@enedis.fr - SUIVIE DOSSIER BOURGOGNE ENEDIS
- Auvergne : areprod-sup36-acl@enedis.fr
Sup 250KVA (HTA) :prod-hta-aura@enedis.fr
Analyse et gestion des demande de raccordement et fiche de renseignement
C'est le service Enedis qui va analyser les demandes de raccordement
Téléphone : 0969321800
Demande de raccordement non validé mais envoyé : puis entrer le code postal de l'installation puis faire les choix 1, 2, 2
Demande de raccordement validé : puis entrer le code postal de l'installation puis faire les choix 1, 2, 3
dossier HTA ( sup 250KVA): puis entrer le code postal de l'installation puis faire les choix 1, 2, 4
Service ARD (établissement du contrat CARD-I)
Ils établissent le contrat CARD-I à partir des informations transmises par le service Analyse et gestion (ci-dessus).
Mail : sirho-ardrab-nr-bt@enedis.fr
