Archelios

Aperçu

Archelios nous permet de faire les études de productible, le calepinage 3D, et les études technico-économiques des centrales PV avec Archelios Pro, et les notes de calculs électriques avec Archelios Calc (disponible sous Windows uniquement. Il permet de plus l'export du calepinage 3D vers AutoCAD afin de réaliser un calepinage plus fin de nos centrales. Voir l'article AutoCAD.

Création d'une étude photovoltaïque avec Sketchup

Les études Archelios à partir d'un fichier Sketchup permettent d'obtenir un rendu plus visuel, et sont plus pratiques dans le cas de toitures complexes. De plus, il y a la possibilité de placer l'onduleur dans le modèle 3d Sketchup et d'en déduire le métré de câbles solaires et de chemins de câbles.

Les étapes pour réaliser une étude Archelios sur Sketchup sont les suivantes :

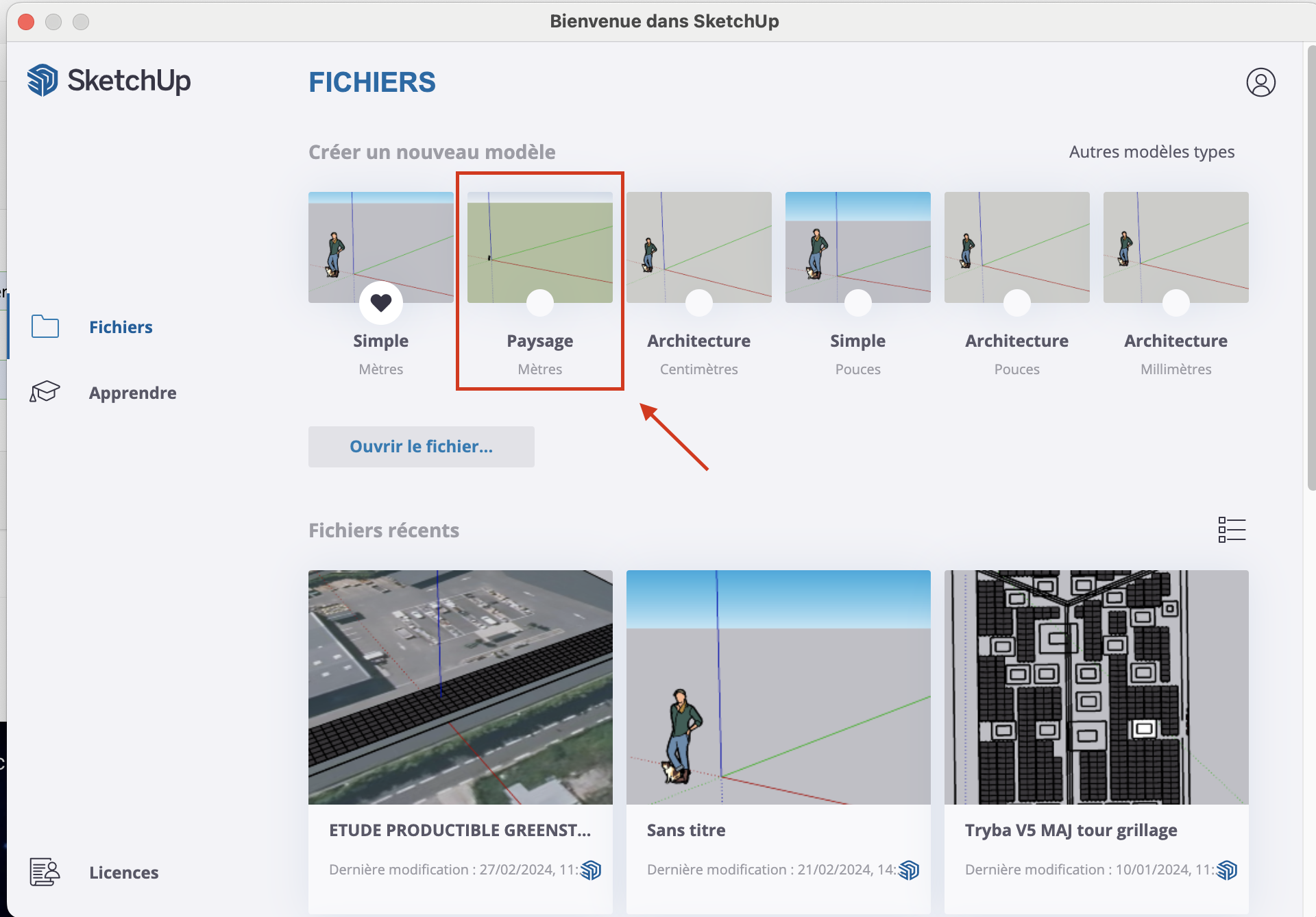

1. Démarrer Skechup et créer un fichier dont l'unité est le mètre :



   Etape de création d'un fichier Sketchup pour étude Archelios

2. Installer le plugin Archelios sur Sketchup : https://www.archelios.com/help/help_template.php#faq.php?collapsein=updatePluginSU
3. Construire le bâtiment et la centrale sur Sketchup : https://www.youtube.com/watch?v=0waC1XNniz0
4. Exporter le projet vers Archelios Web :



   Bouton export Archelios

5. Utilisation du viewer 3D : https://www.youtube.com/watch?v=Nlmx_3AfoPk
