Informations pour le raccordement des onduleurs Huawei en RS485.
Les onduleurs doivent être connectés en "cascade".

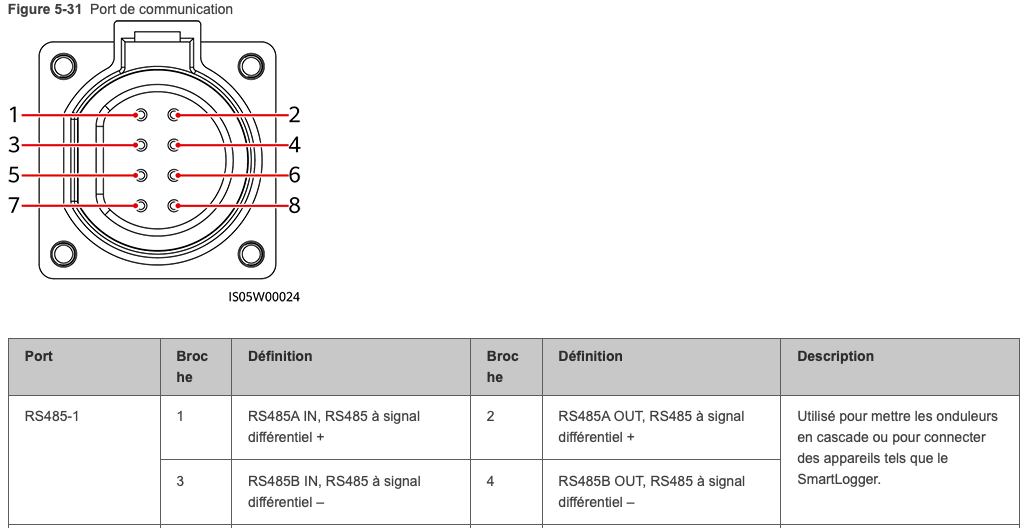

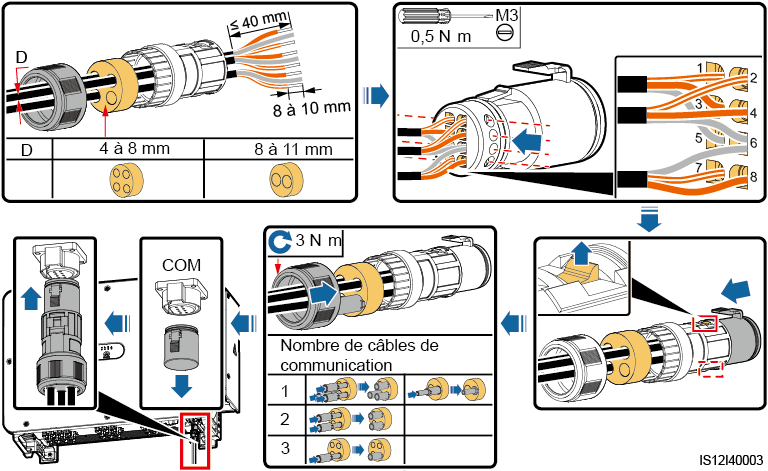

Onduleurs 100/115 M2 :
Les PIN d'entrées sont les PIN1(A) et PIN3(B).
Les PIN de sorties sont les PIN2(A) et PIN4(B).

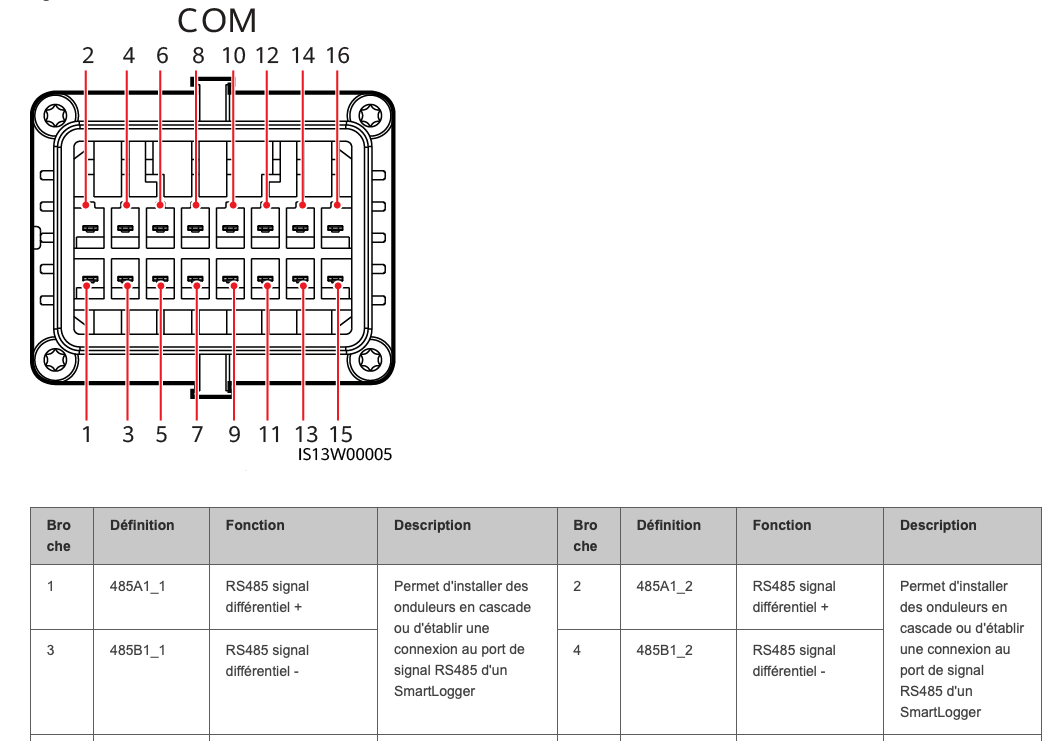

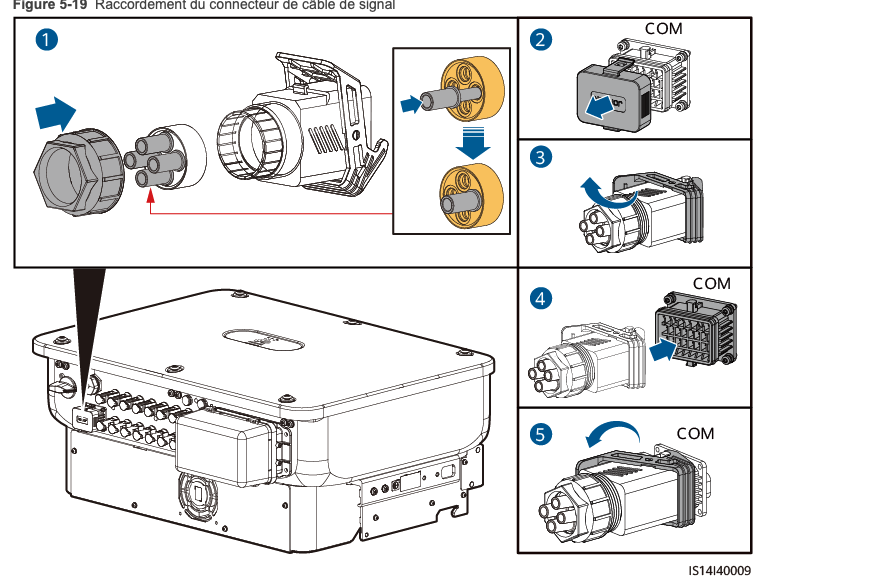

Onduleurs 36/50 M3
Les PIN d'entrées sont les PIN1(A) et PIN3(B).
Les PIN de sorties sont les PIN2(A) et PIN4(B).
